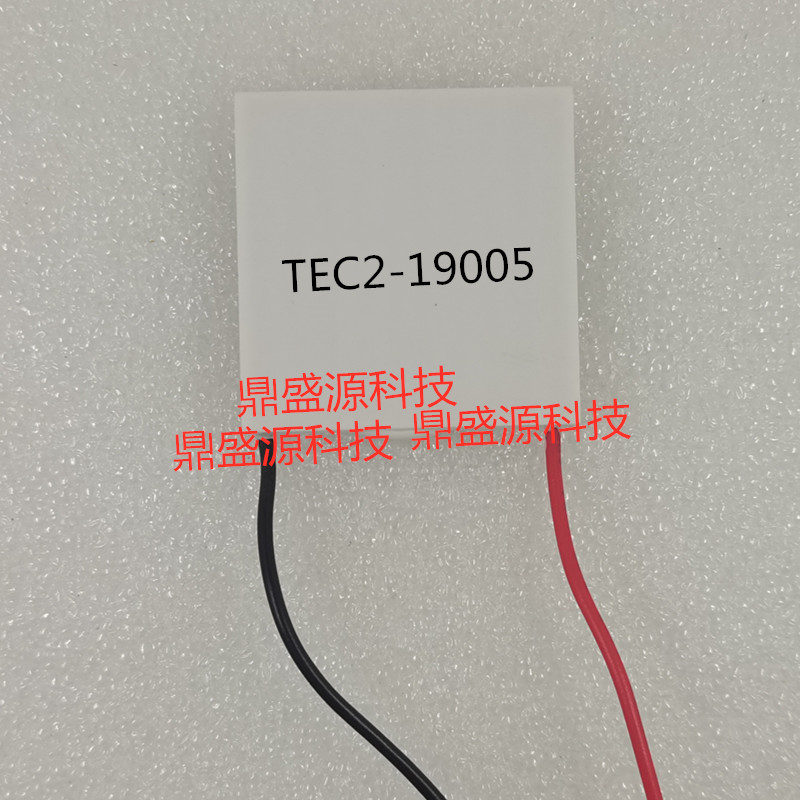

型号：TEC2-19005

外形尺寸：40X40X6.3MM （厚度误差±0.1-0.2mm为允许正常的范围）

额定电压：DC12V（最大电压Vmax：16V）
工作电流：Imax=5A（最大电压启动时）
最大温差：△Tmax(Qc=0)   ≥80  ℃
致冷功率：Qcmax 36W
导线规格：RV标准导线

工作环境：温度范围 -50℃～80℃（过高的环境温度降直接影响制冷效率）
封装工艺：四周标准704硅橡胶密封
包装标准：泡沫盒包装,存放条件 环境温度-10℃～40℃
存放条件：-40~60℃

制冷片原理介绍

热电制冷是热电效应主要是珀尔帖效应在制冷技术方面的应用。实用的热电制冷装置是由热电效应比较显著、热电制冷效率比较高的半导体热电偶构成的。

半导体热电偶由N 型半导体和P型半导体组成。N 型材料有多余的电子，有负温差电势。P 型材料电子不足，有正温差电势；当电子从P 型穿过结点至N 型时，其能量必然增加，而且增加的能量相当于结点所消耗的能量。这一点可用温差降低来证明。

相反，当电子从N型流至P型材料时，结点的温度就会升高。直接接触的热电偶电路在实际的引用中不可用，所以上图的连接方法来代替，实验证明，在温差电路中引入第三种材料（铜连接片和导线）不会改变电路的特性。

这样，半导体元件可以各种不同的连接方法满足使用者的要求。把一只P型半导体和一只N 型半导体联结成热电偶，接上直流电源后，在接头处就会产生温差和热量的转移.
在上面的接头处，电流方向是N至P，温度下降并且吸热，这就是冷端。而在下面的一个接头处，电流方向是P 至N ，温度上升并且放热，因此是热端。

按图中把若干对半导体热电偶对在电路上串联起来，而在传热方面则是并联的，这就构成了一个常见的制冷热电堆。按图示接上直流电源后，这个热电堆的上面是冷端，下面是热端。借助热交换器等各种传热手段，使热电堆的热端不断散热并且保持一定的温度，把热电堆的冷端放到工作环境中去吸热降温，这就是热电制冷的工作原理。

制冷片使用注意事项

　　1、当不知道致冷器的冷热面时，可采用这样的方法，将红线接电源正极，黑线接负极，并可在没有散热条件下，瞬间通电进行试验，即用手触摸致冷器的两个端面，会感到有一面的发热，一面稍有冷感，发热的一面为热面，冷感的一面为冷面。但时间不能超过5秒，否则由于热端温度太高，极易造成器件烧坏。
　　 2、在一般条件下，引线用红色通常表示为正极：通常用黑色表示为负极，这是热电致冷器工作时的接线方法。需致热时．只要改变电流极性即可。致冷工作必须采用开关电源，电源的纹波系数应小于10％。
　　 3、致冷器的热电偶对数及极限电压的识别方法，热电偶对数即指P、N结点的数量。例如：致冷器的型号为TEC1-12706，则127为致冷器的热电偶对数，06为允许电流值：A,致冷器的极限电压≈热电偶对数×0.12，例如： TECI-12706的极限电压V＝127×0.12＝15.4(V)。正常工作压为极限电压的78%，如TEC1-12706的工作电压为15.4*0.78=12.01V。
　　 4、各种致冷器不论在使用还是在试验中，致冷致热交换时应等冷热面的温度恢复到室温，（一般在15分钟以上）。否则易造成致冷器的损坏。
　　 5、为了延长热电致冷器的寿命，应对致冷组件四周进行密封处理。我们方法有二种，一种是采用704硅胶密封；另一种是采环氧树脂密封，密封的目的是使致冷器的热电偶与外界空气完全隔离。起着防湿防潮的作用，并可以延长致冷器的寿命。
　　 6、在安装时，首先将致冷组件的两面擦试干净，并分别在致冷器的冷热面均匀地涂上一层薄薄的导热硅脂。与致冷器相接触的铝散热器或储冷板的表面应平整，并擦试干净，也在其表面均匀地涂上导热硅脂；在安装过程中致冷器的冷面一定要与储冷板接触良好，热面也应与铝散热器的表面充分接触，（如用螺丝紧固，几个螺丝的用力都应均匀，切勿过度或用力不均）。为达到最佳致冷效果，在储冷板和铝散热器之间应用隔热材料填充，其厚度一般在25-30mm为宜。
7、致冷片的安装压力建议在150PSI至300PSI之间，压力太低会造致冷片接触面接触不良，压力太大，会损坏致冷片。
　　 8、用户在没有专用仪器的情况下，判断致冷器的合格与否，主要是测试其电阻。可以使用数据电桥或带有补偿的电阻表，测量致冷器的电阻。用万用表测试致冷组件静态电阻不准确，只可供参考。
　　 9、在搬运和安装致冷器的过程中，操作人员应轻拿轻放，严禁将致冷片从高处摔下，即使在10-20cm的高度也会造成致冷器的内阻产生明显变化，从而造成致冷器的损坏。
10、半导体致冷片使用在以下的场合，其寿命会可能大幅消减：
A、频繁使用冷热交替使用
B、振动情况下使用
C、热端散热器温度超过65度
D、工作电压超压使用（建议不超过极限电压的70%）
E、致冷片的发热面接触不良
F、四周不封胶的致冷片在潮湿的环境中使用
　　11、半导体致冷片使用在以下场合，会存在迅速损坏的可能：
A、致冷片的发热面不接触任何散热物件
B、致冷片使用电压超过极限工作电压
C、致冷片的承受压力超过500PSI
